Wybór odpowiedniej technologii LED adresowalnej (cyfrowej) to kluczowa decyzja projektowa, która wpływa na niezawodność, stabilność sygnału oraz zarządzanie termiczne całej instalacji. Poniżej przedstawiamy techniczne zestawienie najpopularniejszych rozwiązań stosowanych w branży reklamowej i dekoracyjnej.
1. Taśma 12V WS2811: Standard niezawodności (cięcie co 3 diody)
To rozwiązanie jest najczęściej rekomendowane do standardowych kasetonów i reklam świetlnych ze względu na doskonały stosunek ceny do stabilności.

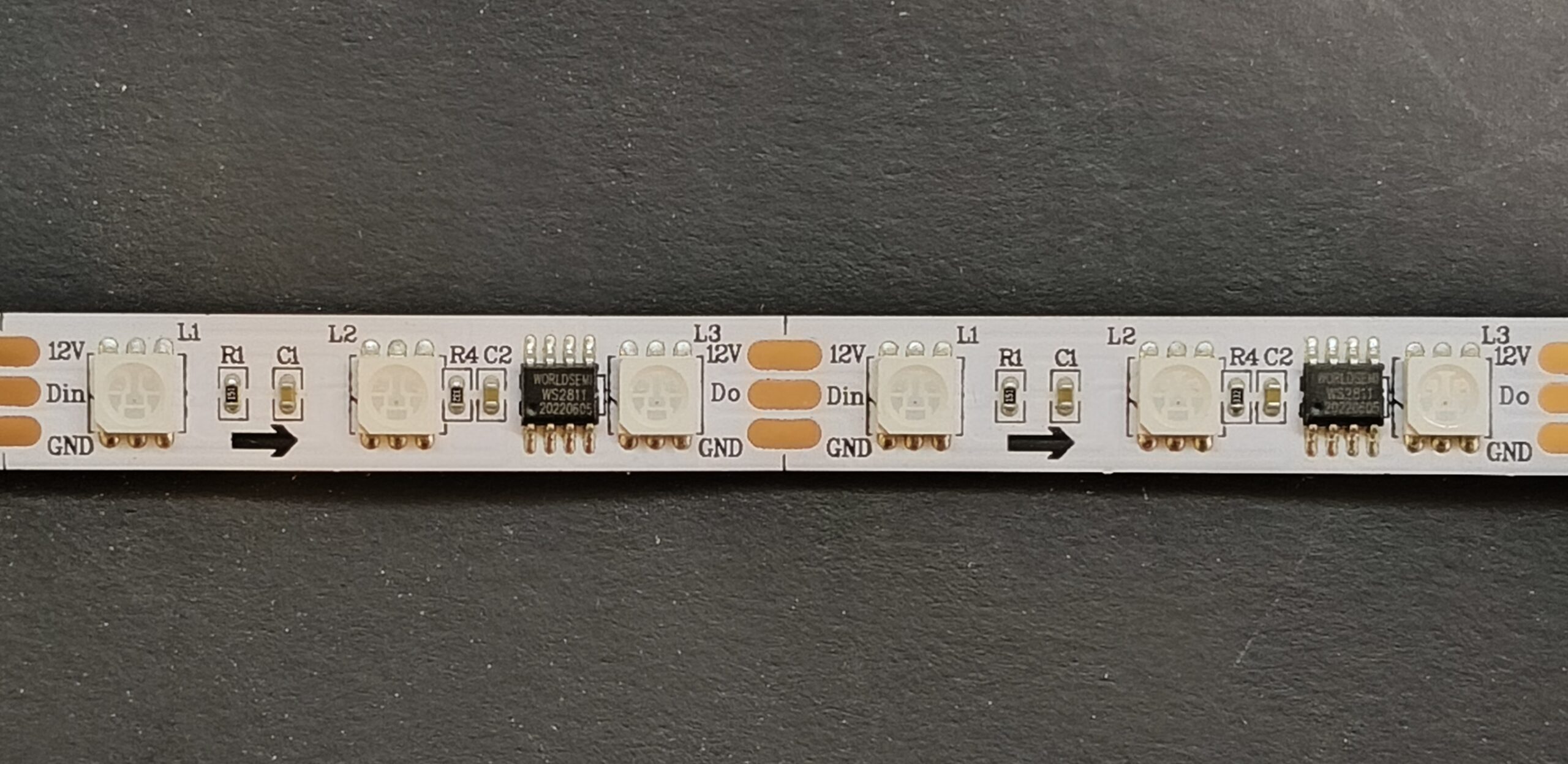

- Budowa: Wykorzystuje zewnętrzny układ scalony (IC), widoczny na pasku jako czarna kostka, który steruje grupą trzech diod jednocześnie.

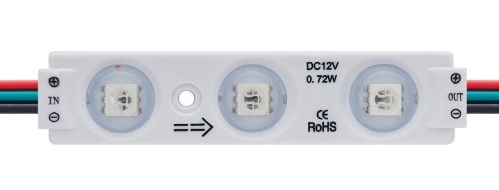

- Zalety: Wyższe napięcie (12V) pozwala ograniczyć natężenie prądu, co minimalizuje spadki napięcia na średnich odcinkach. Funkcjonalnie taśma ta jest identyczna z popularnymi modułami cyfrowymi 12V stosowanymi w literach przestrzennych.
- Ważna uwaga: W tej architekturze uszkodzenie jednego chipa przerywa transmisję danych do wszystkich kolejnych elementów w łańcuchu.
2. Taśma 24V WS2811: Rozwiązanie do dużych projektów (cięcie co 6 diod)
Przy wielkogabarytowych instalacjach optymalnym wyborem staje się napięcie 24V, które oferuje jeszcze większą swobodę instalacyjną.
- Długie odcinki bez spadków jasności: Wyższe napięcie pozwala na zasilanie nawet 10-metrowych odcinków z jednego punktu bez widocznej utraty jasności (tzw. “red-shift”) na końcach taśmy. W systemach 12V zaleca się dosilanie co 5 metrów.
- Ekonomia montażu: Dzięki mniejszym spadkom napięcia można stosować przewody o mniejszym przekroju i rzadszą iniekcję zasilania, co znacząco obniża koszty okablowania.
- Charakterystyka: Jeden piksel składa się tutaj z 6 diod (ok. 10 cm), co w dużych realizacjach architektonicznych i reklamowych jest w pełni akceptowalne.
3. Systemy 5V (WS2812B): Maksymalna rozdzielczość (cięcie co 1 diodę)
Taśmy 5V są bezkonkurencyjne tam, gdzie priorytetem jest detal i płynność animacji w małej skali.
- Pełna kontrola: Każda dioda posiada zintegrowany chip, co pozwala na sterowanie każdym punktem z osobna. Jest to idealne rozwiązanie do małych napisów, gadżetów oraz oświetlenia gamingowego.
- Wyzwania techniczne: Napięcie 5V jest bardzo wrażliwe na rezystancję ścieżek. Wymaga stosowania iniekcji mocy (dodatkowych punktów zasilania) co 2 metry, aby uniknąć błędnego wyświetlania kolorów.
- Alternatywa: Na rynku dostępne są również moduły cyfrowe 5V w formie “lampek” (bullet LED), idealne do matryc i tablic reklamowych.
4. Taśma 12V WS2815: Analiza krytyczna indywidualnego sterowania
Mimo atrakcyjnej obietnicy sterowania każdą diodą przy 12V, model WS2815 posiada istotne wady konstrukcyjne, które czynią go ryzykownym w profesjonalnych projektach.
- Problemy z ciepłem i poborem mocy: Architektura tego chipu powoduje stały pobór mocy. Nawet jeśli dioda świeci tylko na jeden kolor (np. zielony), pobiera tyle samo energii, co przy kolorze białym. Nadmiar energii jest rozpraszany jako ciepło, co prowadzi do silnego nagrzewania się paska i skraca żywotność diod.
- Mit niezawodności “Dual-Data”: Taśma posiada zapasową linię sygnałową (Backup), która teoretycznie ma pomijać uszkodzony piksel. W praktyce jednak uszkodzona dioda często generuje zakłócenia (szum informacyjny), które fałszują dane przesyłane do dalszej części instalacji, paraliżując jej pracę.
- Rekomendacja: Do profesjonalnych zastosowań nastawionych na trwałość, zdecydowanie pewniejszym wyborem pozostaje sprawdzony układ WS2811.
Złote zasady montażu dla wszystkich typów taśm:
- Zapas mocy: Zasilacz powinien mieć moc o 20–30% większą niż maksymalny obliczony pobór taśmy.
- Chłodzenie: Każda taśma cyfrowa (szczególnie o dużej gęstości) powinna być montowana w profilu aluminiowym, który pełni funkcję radiatora.
- Czystość sygnału: Staraj się unikać zbędnie długich przewodów sygnałowych między sterownikiem a taśmą, aby uniknąć migotania diod.
